پیش پلیمر پلی اورتان ریخته گری مبتنی بر PTMEG

HJ-2185

HJ-2190

HJ-2195

HJ-2197

محتوای NCO٪

3.5±0.2

4.2±0.2

6.0±0.2

6.5±0.2

چگالی 25 ℃/(g/cm³)

1.11

1.11

1.12

1.12

ویسکوزیته 80℃/mpa·s

900-1100

800-1000

700-900

600-800

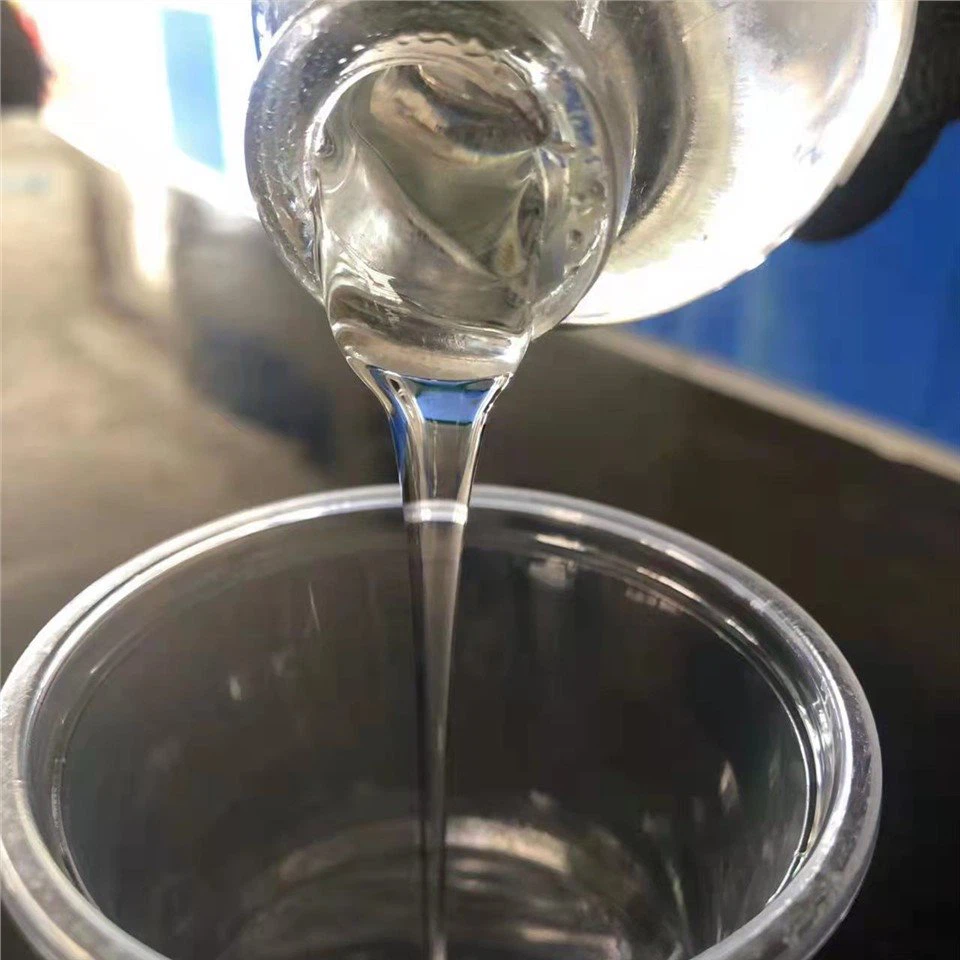

ظاهر در 25 درجه سانتیگراد

مایع شفاف بی رنگ

دمای مخلوط ℃

پیش پلیمر / موکا

85℃/115℃

80℃/115℃

75℃/115℃

75℃/115℃

زمان ژل / دقیقه

13-18

10-15

6-10

3-5

زمان ولکانیزاسیون (ساعت)

25-16

25-16

25-16

25-16

مشخصات فیزیکی

سختی (ساحل A)

85±2

90±2

95±2

97±2

مقاومت کششی (Mpa)

25-28

33-38

38-45

40-46

مدول 100٪ (Mpa)

11-12

14-16

16-18

18-20

مدول 300٪ (Mpa)

18-20

28-30

38-42

40-43

ازدیاد طول در نقطه شکستن (٪)

360-420

350-400

280-350

250-300

قدرت پارگی (KN/m)

60-65

75-85

90-100

95-105

تغییر شکل دائمی فشرده سازی %

4-6

4-6

2-4

2-4

از دست دادن سایش DIN (mm³)

≤45

≤40

≤40

≤40

انعطاف پذیری %/25℃

40-45

35-40

28-32

26-30

- کاربرد محصول: غلطک های PU، کاستورها، مهر و موم ها، پیستون ها، صفحه های طبقه بندی، پروانه های دستگاه شناور، لاستیک های لیفتراک، قالب ها، پوشش های پمپ دوغاب و سایر محصولات.

- جزئیات عملیات: پس از گاز زدایی خلاء در دمای 75-85 ℃، پیش پلیمر با MOCA ذوب شده برای ریخته گری و ولکانیزاسیون مخلوط می شود. برای عملیات دستی و مکانیکی مناسب است.

- نگهداری: در جای خشک و خنک نگهداری شود و پس از باز شدن در اسرع وقت مصرف شود. اگر نمی توان آن را در یک زمان مصرف کرد، باید با نیتروژن مهر و موم شود. دهانه دوم باید برای کف زدایی استفاده شود و مدت نگهداری اولیه شش ماه است.

- بسته بندی: بشکه آهنی 20 کیلوگرمی یا 200 کیلوگرمی
